Een luchtverdeelsysteem zie je uiteindelijk nauwelijks terug in een woning. Maar tijdens het ontwerpen én installeren merk je des te meer of er goed over is nagedacht. Kun je makkelijk uit de voeten met de beschikbare ruimte? Hoeveel onderdelen heb je nodig? Hoe snel maak je een goede, luchtdichte verbinding? En kun je het systeem vooraf goed intekenen, zodat je op de bouw niet alsnog oplossingen hoeft te verzinnen?
Precies vanuit die praktijk is Uniflexplus+ ontwikkeld. Een flexibel kunststof luchtverdeelsysteem voor woningbouw, waarbij installatiegemak, flexibiliteit en een goede technische voorbereiding centraal staan. Maar hoe werkt Uniflexplus+ precies? Waar kun je het toepassen? En wat heb je er als installateur of adviseur aan?
Wat is Uniflexplus+?
Uniflexplus+ is een luchtverdeelsysteem voor één- en meergezinswoningen, appartementencomplexen etc. Het systeem verdeelt de lucht vanaf een centrale verdeler via afzonderlijke flexibele luchtkanalen van of naar de verschillende ruimtes in de woning. In plaats van een traditioneel vertakt kanalennet ontstaat zo een overzichtelijke opbouw: vanuit de verdeler lopen de kanalen rechtstreeks naar de ventielcollectoren.
Het systeem bestaat in verschillende uitvoeringen en diameters en kan daardoor op verschillende bouwsituaties worden afgestemd. Naast ronde luchtkanalen is er ook een vlakke uitvoering voor situaties waarin weinig opbouwhoogte beschikbaar is, bijvoorbeeld onder een dekvloer. Dat maakt Uniflexplus+ toepasbaar in uiteenlopende woningbouwprojecten.
Hoe werkt het Uniflexplus+ luchtverdeelsysteem?
Het principe is eigenlijk vrij eenvoudig. Vanaf de ventilatie-unit wordt de lucht van of naar (afvoer of toevoer) één of meerdere verdelers gebracht. Vanaf deze verdelers lopen afzonderlijke Uniflexplus+ luchtkanalen naar de ruimtes waar lucht moet worden toegevoerd of afgevoerd.
Aan het einde worden de kanalen aangesloten op een ventielcollector en het bijbehorende toe of afvoer ventiel. Het grote verschil zit in de manier waarop je het systeem aanlegt.
De flexibele kanalen zijn makkelijk op maat te maken en tijdens de montage nog te verleggen. Voor de verbinding met verdelers en ventielcollectoren wordt gebruikgemaakt van een uniek kliksysteem.
Drie keer klikken en de verbinding zit vast en luchtdicht. Extra montagehulpmiddelen zijn daarvoor niet nodig. Dat klinkt als een klein detail. Op een compleet woningbouwproject kan juist zo'n detail behoorlijk wat montagewerk schelen.
Minder onderdelen en minder gedoe op de bouw
Wie dagelijks installeert, weet dat eenvoud vaak in kleine dingen zit.
Een systeem kan op papier fantastisch presteren, maar als je op de bouw met veel verschillende onderdelen, ingewikkelde verbindingen of weinig speelruimte te maken krijgt, kost dat gewoon tijd.
Bij Uniflexplus+ is daarom bewust gekeken naar installatiegemak. De flexibele slangen zijn eenvoudig op maat te maken en kunnen tijdens de installatie nog worden verlegd. Ook is het aantal benodigde componenten beperkt
Ook is het aantal benodigde componenten beperkt
De ventielcollectoren zijn eveneens met het oog op montage ontwikkeld. Zo kan de kunststof huls dankzij de aangebrachte lengteaanduidingen eenvoudig, voor de toepassing, op maat worden gemaakt.
Voor de installateur betekent dat vooral: snel begrijpen hoe het systeem in elkaar zit, eenvoudig monteren en minder improviseren.
Eenvoudig te installeren
Makkelijk op maat te maken
Volledig luchtdicht systeem
Luchtdicht zonder ingewikkelde verbindingen
Een luchtverdeelsysteem moet natuurlijk niet alleen makkelijk te installeren zijn. De verbindingen moeten ook goed zitten. Uniflexplus+ maakt hiervoor gebruik van een kliksysteem waarmee de luchtkanalen op de verdelers en ventielcollectoren worden aangesloten. Het systeem heeft een minimale luchtdichtheidsklasse D volgens (NEN) EN 12237, EN 1507 en LUKA. Voor de installateur is dat prettig, omdat een snelle montage dus niet ten koste hoeft te gaan van een goede verbinding. Voor de adviseur is die aantoonbare prestatie minstens zo belangrijk. Je wilt immers vooraf weten waarmee je rekent en wat je uiteindelijk in je ontwerp voorschrijft.
Ontwerpen met Uniflexplus+ in BIM
En daarmee komen we bij iets wat steeds belangrijker wordt: wat op de bouw eenvoudig moet zijn, moet eigenlijk in de ontwerpfase al goed beginnen. Uniflexplus+ is daarom beschikbaar als BIM-content via MEPcontent. De productdata zijn beschikbaar voor onder andere Revit, en daarnaast zijn bestanden in DWG- en IFC-formaat beschikbaar.
Met de Revit-content kunnen onderdelen zoals bochten, aansluitingen en verloopstukken in het model worden verwerkt. Dat maakt het mogelijk om het luchtverdeelsysteem al vroeg in het project goed uit te werken. Voor BIM-engineers en adviseurs betekent dat minder handmatig modelleerwerk en betere productinformatie in het model. Bovendien helpt een goed uitgewerkt model om clashes en fouten eerder te signaleren. En uiteindelijk profiteert de installateur daar op de bouw weer van. Want hoe minder daar nog uitgezocht hoeft te worden, hoe beter.
Aan de slag met Uniflexplus+ in BIM
Uniflexplus+ luchtverdeelsysteem nog nooit zo makkelijk in jouw bouwontwerp

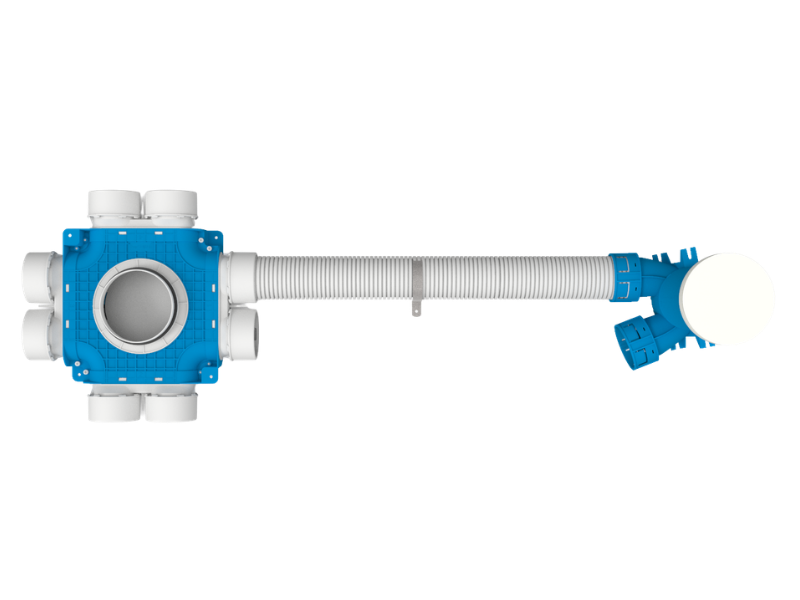

 (2).png?ts=1787317339)
Ø69, Ø90 of vlak: Verschillende situaties vragen om verschillende oplossingen
Geen woningbouwproject is hetzelfde. Soms heb je voldoende ruimte in de vloer of het plafond. Soms moet iedere millimeter worden benut. En afhankelijk van het benodigde luchtvolume kan ook de gewenste kanaaldiameter verschillen.
Daarom bestaat Uniflexplus+ uit verschillende oplossingen. Zo zijn er ronde uitvoeringen in Uniflexplus+ Ø69 (zeer geschikt voor renovatie) en Uniflexplus+ 90mm (hogere luchtvolumes, veelal toegepast in de nieuwbouw) en een vlak Uniflexplus+ systeem voor situaties met beperkte opbouwhoogte. Welke uitvoering het beste past, hangt dus af van het ontwerp, de beschikbare ruimte en het benodigde debiet.
Ook over hygiëne is nagedacht met dit luchtverdeelsysteem
Een luchtverdeelsysteem zit jarenlang in een woning. Goed kunnen reinigen is daarom minstens zo belangrijk als snel kunnen installeren. De binnenzijde van Uniflexplus+ is voorzien van antistatische en antibacteriële additieven, waardoor vuil zich minder snel aan het oppervlak kan hechten én bacterievorming wordt voorkomen.
Daarnaast helpen de afgeronde vormen van de kanalen en ventielcollectoren bij de reinigbaarheid. Doordat de verbinding tussen verdeler en ventielcollector rechtstreeks wordt aangelegd en er geen tussenliggende aftakkingen nodig zijn, blijft het traject bovendien toegankelijk. Dat is prettig tijdens installatie en gebruik, maar zeker ook wanneer later onderhoud nodig is.
Een luchtverdeelsysteem stopt natuurlijk niet bij het kanaal. Uiteindelijk moet in iedere ruimte de juiste hoeveelheid lucht terechtkomen. Daarvoor kan Uniflexplus+ gecombineerd worden met de RV-serie regelbare ventielen. Deze zijn geschikt voor zowel luchttoevoer als luchtafvoer en zorgt daarmee voor een eenduidige en uniforme uitstraling in de woning.
De RV-125 ventielen kunnen tot maximaal 75 m³/h (maximaal 50 toevoer en 75 afvoer wordt door ons geadviseerd) worden toegepast en bieden daarmee een goede balans tussen de praktische calculatie van de ventilatiedebieten in de verschillende ruimten, en het lage geluidsniveau in de woning.
Het luchtvolume kan met 26 vergrendelbare standen worden ingesteld. Is het ventiel eenmaal ingeregeld, dan kan die positie worden vastgezet. Ook hier zie je hetzelfde uitgangspunt terug: het moet technisch goed zijn, maar vooral ook praktisch werkbaar blijven en voor de eindgebruiker comfort bieden.
Ben je benieuwd naar de serie van RV-125 ventielen die Vent-Axia in het assortiment heeft?
Even kijken in de praktijk

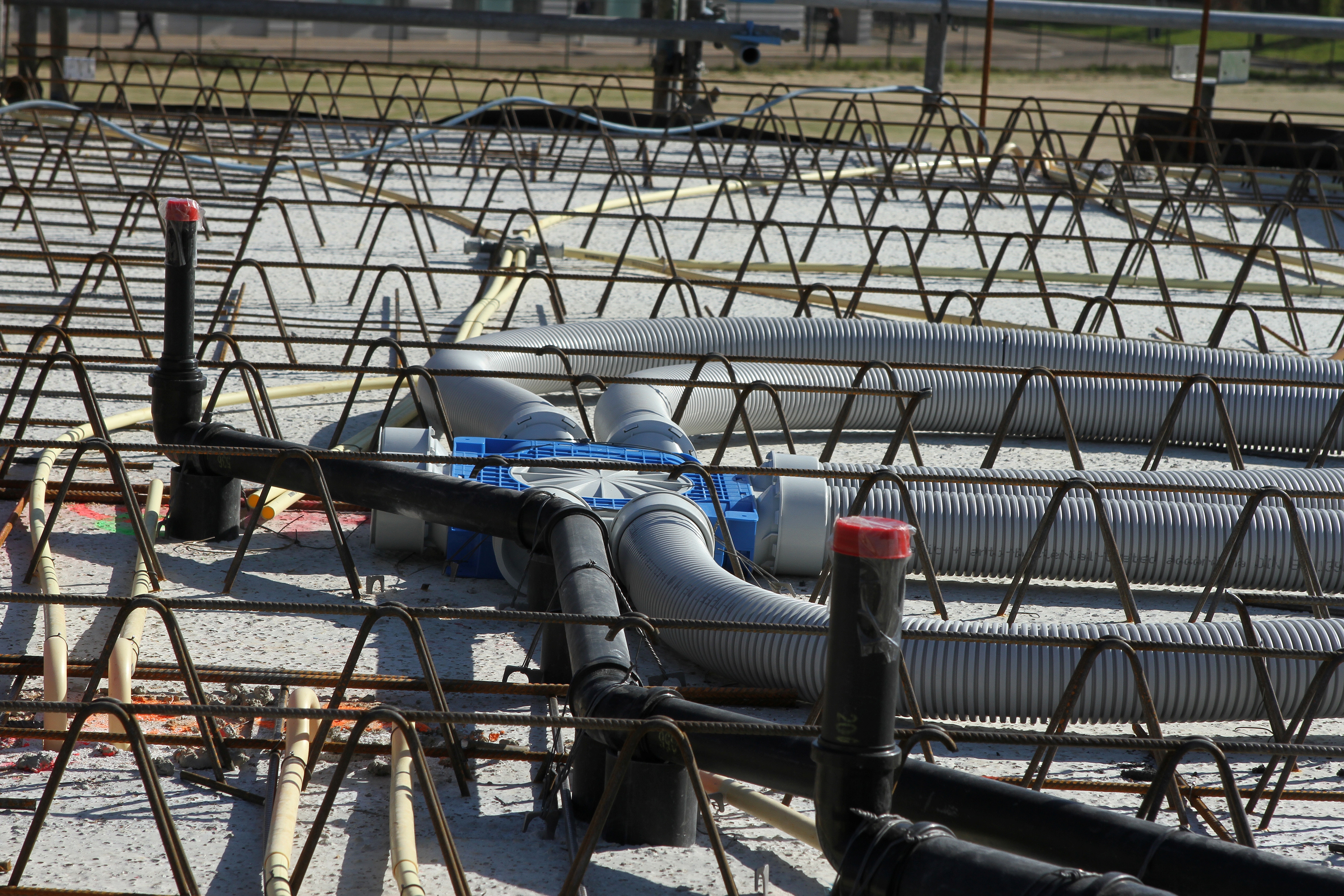

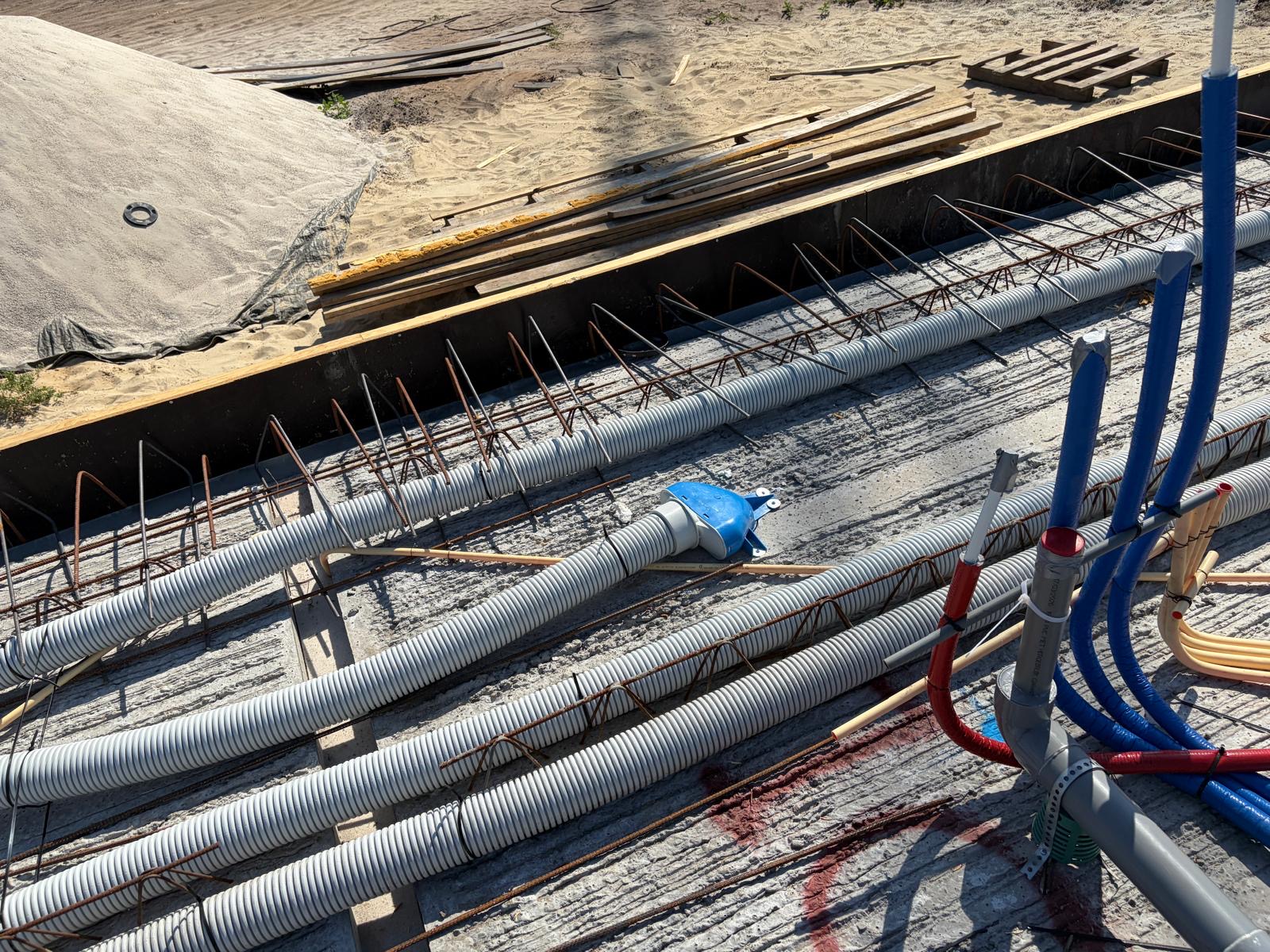

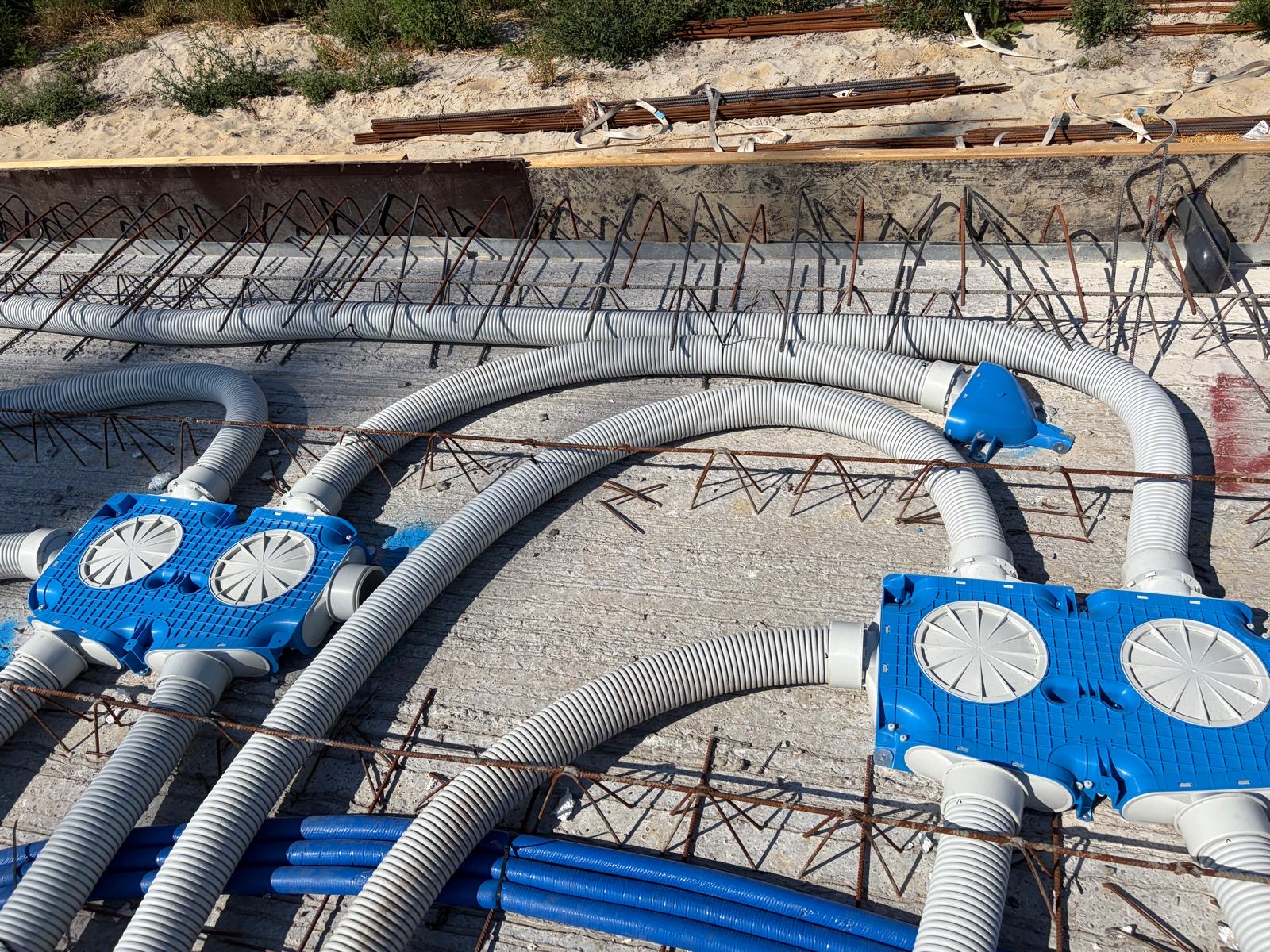

Genoeg over hoe het op papier werkt. Uiteindelijk telt vooral wat er op de bouw gebeurt. In Veenendaal bij Project de Vendel is Uniflexplus+ toegepast in dit nieuwbouwproject, waar 51 zorgappartementen worden gebouwd. Daar zie je goed hoe het systeem in de praktijk wordt ontworpen en geïnstalleerd.
Wat levert Uniflexplus+ de installateur op?
Als installateur wil je uiteindelijk vooral één ding: goed werk afleveren zonder onnodig tijd kwijt te zijn. Daar zit voor ons de kracht van Uniflexplus+. Flexibele kanalen geven speelruimte tijdens de montage, het unieke kliksysteem maakt aansluiten eenvoudig en het beperkte aantal componenten houdt het systeem overzichtelijk.
Maar ook vóórdat je op de bouw staat kan tijd worden gewonnen. Als het systeem goed in BIM is uitgewerkt, weet je beter wat waar moet komen en verklein je de kans dat er tijdens de uitvoering nog aanpassingen nodig zijn. Minder zoeken, minder improviseren. En boven alles: gewoon goed kunnen doorwerken.
En wat heeft de adviseur eraan?
Voor een adviseur ligt de nadruk ergens anders. Je wilt een oplossing kunnen voorschrijven waarvan de technische eigenschappen duidelijk zijn én die praktisch uitvoerbaar blijft. Daarbij worden goede productdata en digitale ondersteuning steeds belangrijker.
Met de beschikbare BIM-content kun je Uniflexplus+ meenemen in het ontwerp en de benodigde componenten vooraf uitwerken. Daarnaast zijn technische gegevens beschikbaar over onder andere debieten, drukverliezen en luchtdichtheid. Zo ontstaat er een mooie verbinding tussen ontwerp en uitvoering. Want een goed ventilatieontwerp is pas echt goed als de installateur het buiten ook gewoon kan maken.
Artikel via InstallatieTotaal over Uniflexplus+
Mike Muller vertelt waarom ons Uniflexplus+ luchtverdeelsysteem het verschil maakt

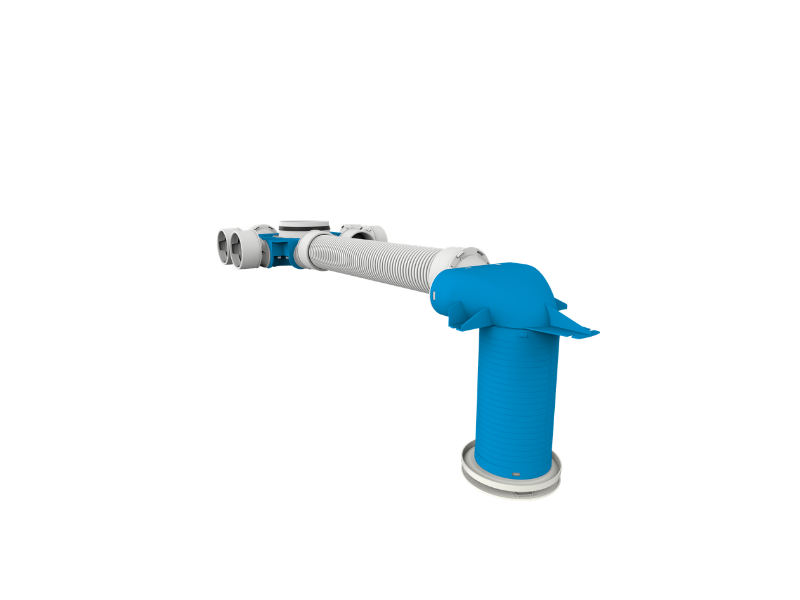

 (1).png?ts=1787317222)
Een flexibel luchtverdeelsysteem waar vooraf én op de bouw over is nagedacht
Uniflexplus+ draait uiteindelijk niet om één slimme koppeling, één flexibel kanaal of één BIM-bestand: het gaat om het totaal.
De adviseur wil een systeem dat goed te ontwerpen en technisch te onderbouwen is. De BIM-engineer wil betrouwbare productdata waarmee hij efficiënt kan modelleren en de installateur wil op de bouw vooral kunnen doorwerken zonder onnodig gedoe. Als die drie bij elkaar komen, wordt ventilatie een stuk eenvoudiger en dat is precies waar ons Uniflexplus+ flexibel luchtverdeelsysteem voor bedoeld is.
Meer weten over Uniflexplus+ of hulp nodig bij een project? Bekijk alle technische informatie over het systeem of neem contact met ons op. We denken graag met je mee.
