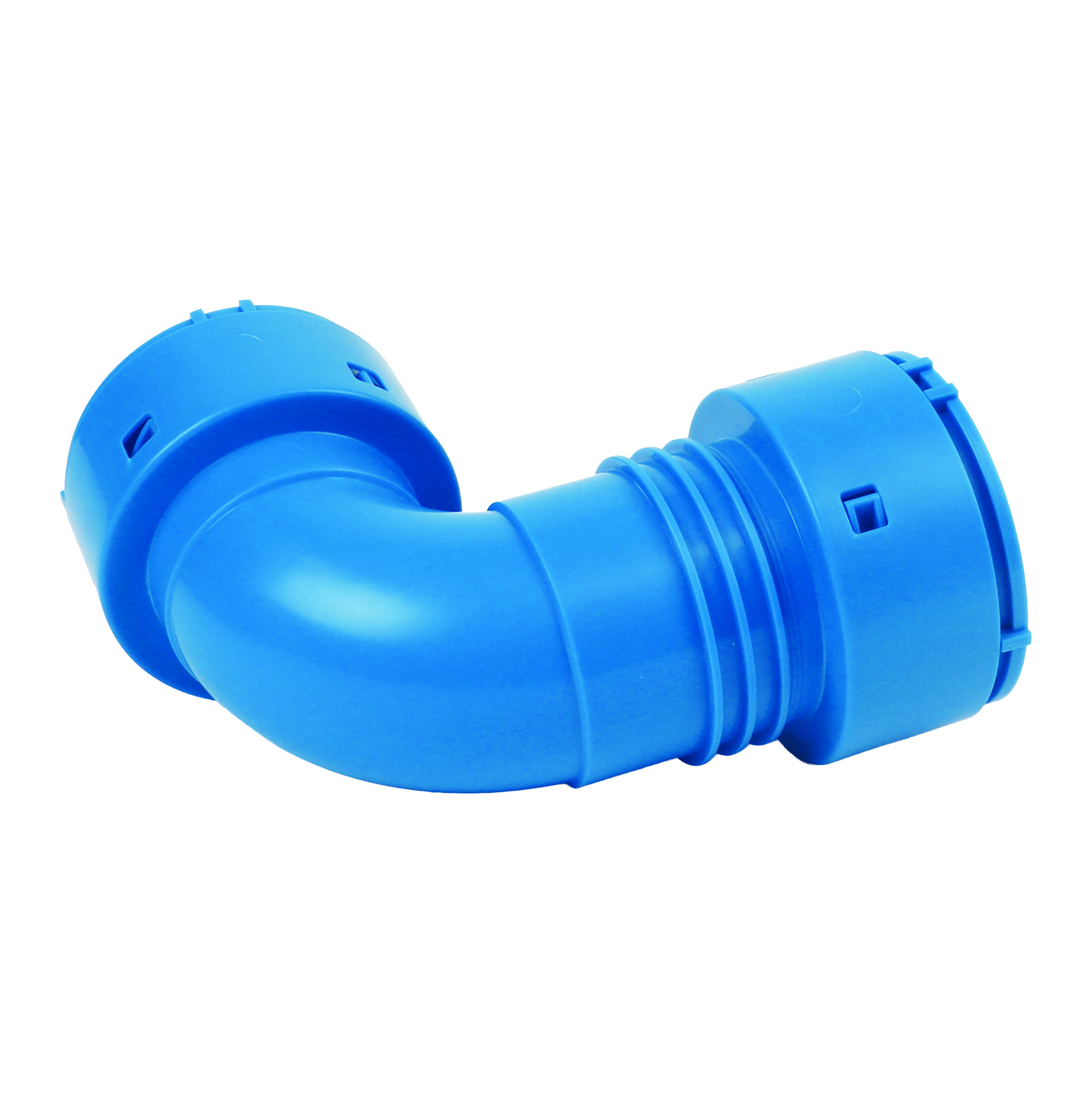

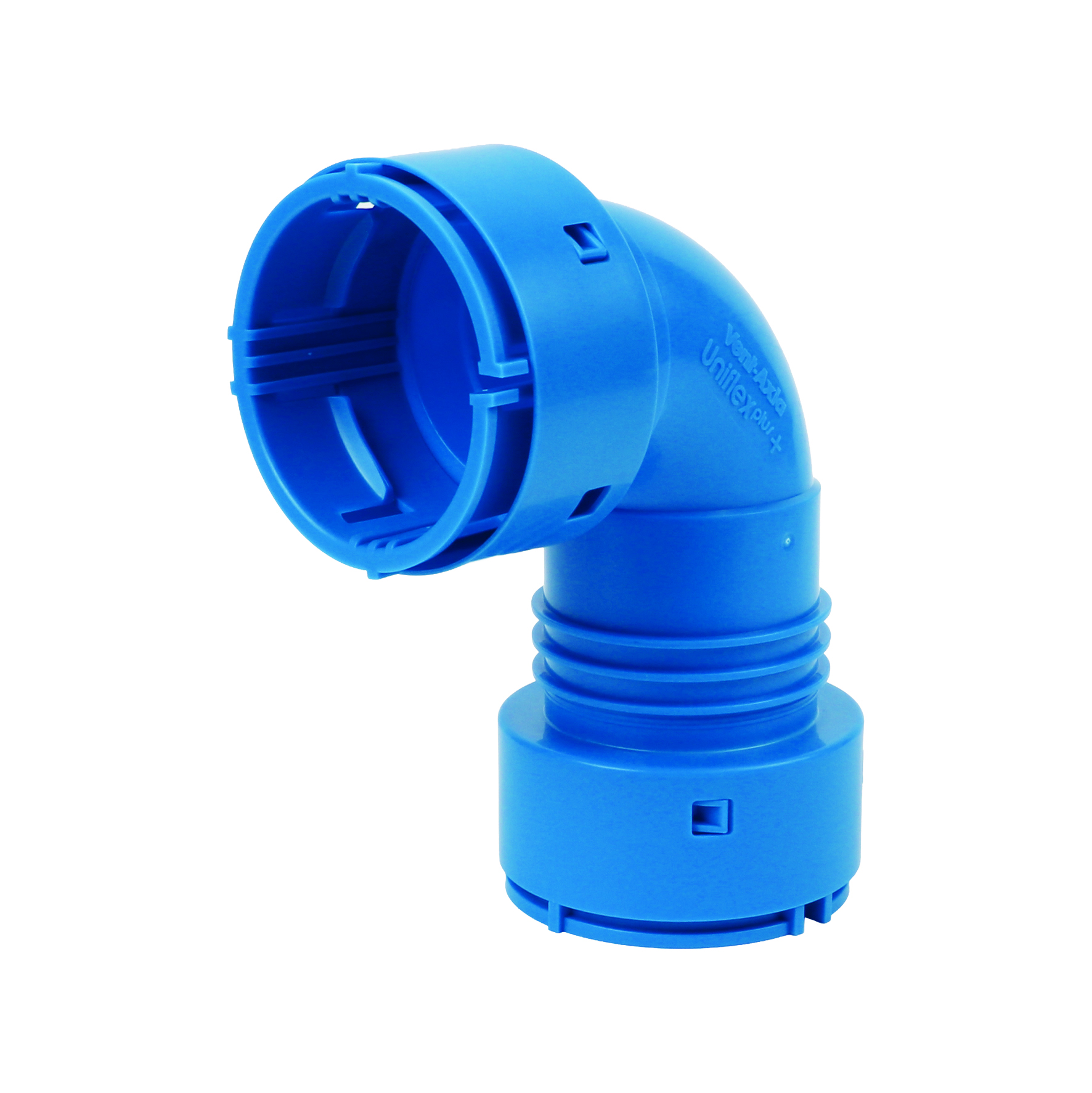

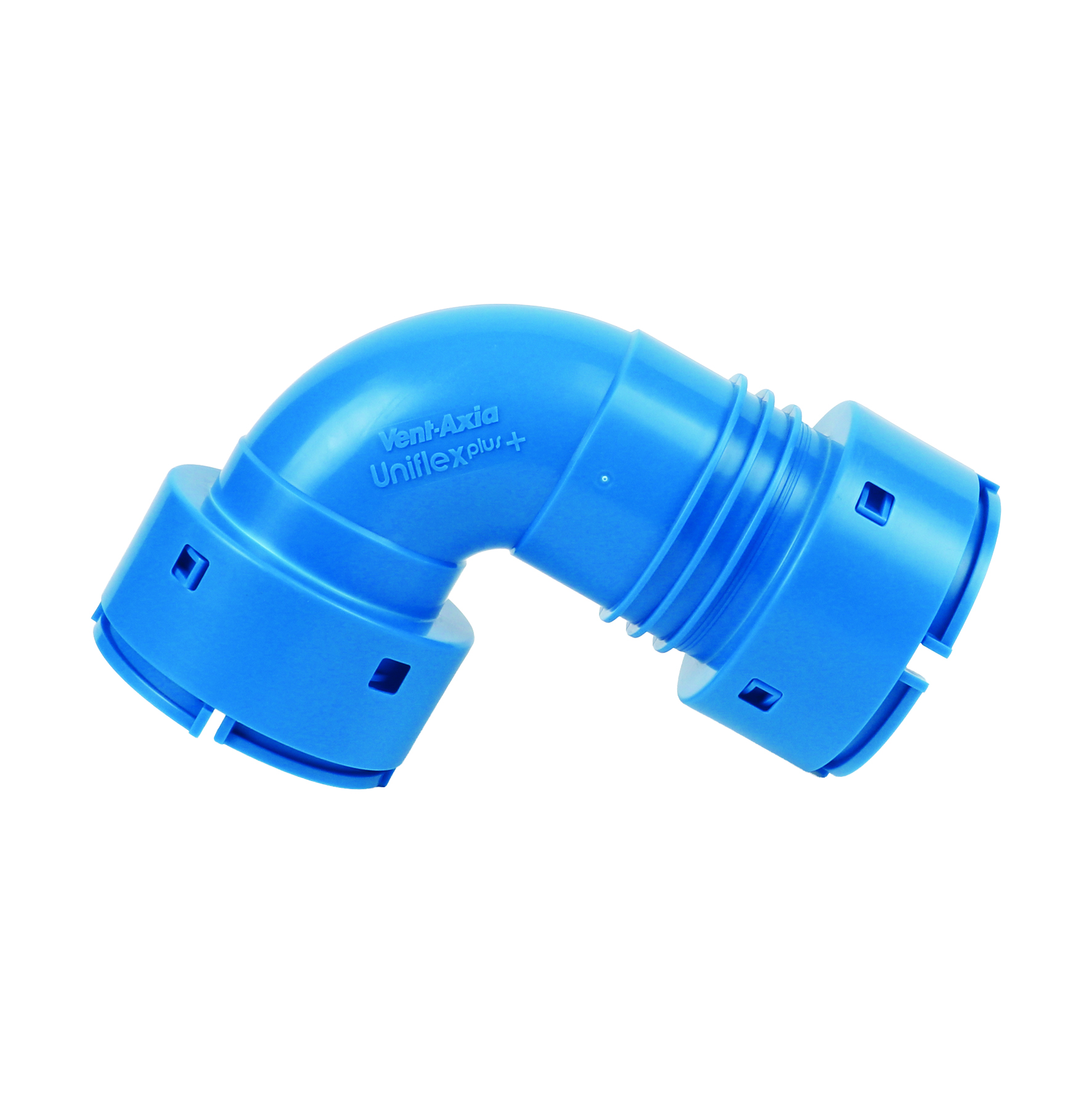

VKB 90 90U / Bocht 90° 2xslang Ø90 of slang en hulpstuk.
Productbeschrijving
De Vent-Axia VKB 90 90U 90° bocht is een zeer compacte en robuuste oplossing voor het eenvoudig realiseren van bochten binnen het luchtverdeelsysteem. Dankzij het slimme ontwerp neemt de bocht weinig ruimte in beslag en is deze uitstekend toepasbaar in situaties waar de beschikbare inbouwruimte beperkt is.
De bocht is vervaardigd uit hoogwaardig materiaal en voorzien van een anti-bacteriële en antistatische behandeling. Hierdoor blijft het luchtverdeelsysteem hygiënisch en wordt de ophoping van stofdeeltjes in de kanalen beperkt. Daarnaast zorgt het geoptimaliseerde ontwerp voor een laag drukverlies, wat resulteert in een energiezuinig systeem en een laag geluidsniveau.
De 90° bocht is veelzijdig toepasbaar en kan zowel tussen twee slangen worden gemonteerd als direct op een instortverdeler of collector. Dankzij het unieke Uniflexplus+ kliksysteem verloopt de montage eenvoudig en snel, waardoor installatietijd wordt bespaard en een betrouwbare verbinding wordt gegarandeerd.
De bocht voldoet aan luchtdichtheidsklasse ATC1 en draagt daarmee bij aan een efficiënt en optimaal presterend ventilatiesysteem. Voor een snelle en foutloze verwerking in het ontwerptraject zijn BIM- en AutoCAD-tekeningen beschikbaar. Zoals je van Vent-Axia mag verwachten, staat ook deze 90° bocht garant voor kwaliteit, installatiegemak en een lange levensduur.
Naar de MEPcontent Bibliotheek
Downloads
Specificaties
| Model: | Ongeïsoleerd kanaal |
|---|---|
| Materiaal kanaal: | Kunststof |
| Materiaalkwaliteit kanaal: | Polypropyleen (PP) |
| Nom. kanaaldiameter (inwendige maat): | 78 mm |
| Productiewijze: | Naadloos |
| Uitwendige oppervlaktebescherming: | Onbehandeld |
| Inwendige oppervlaktebescherming: | Onbehandeld |
| Geperforeerde binnenwand: | Nee |
| Kleur buitenzijde: | Blauw |
| Aansluiting 1: | Insteekeind |
| Aansluiting 2: | Insteekeind |
| Met inspectie opening: | Nee |
| Met overschuifprofiel: | Nee |
| Met overschuifklem: | Nee |
| Met voorgemonteerde afdichting: | Ja |
| Bochtuitvoering: | Gladde bocht |
| Bochthoek: | 90 ° |
| Werkende lengte aansluiting 1: | 183 mm |
| Werkende lengte aansluiting 2: | 234 mm |
| Insteeklengte: | 49 mm |
| Luchtdichtheidsklasse volgens EN 1751: | D |
| Instortbaar in beton: | Ja |
| Antibacteriële behandeling: | Ja |
| Antistatische uitvoering: | Ja |
