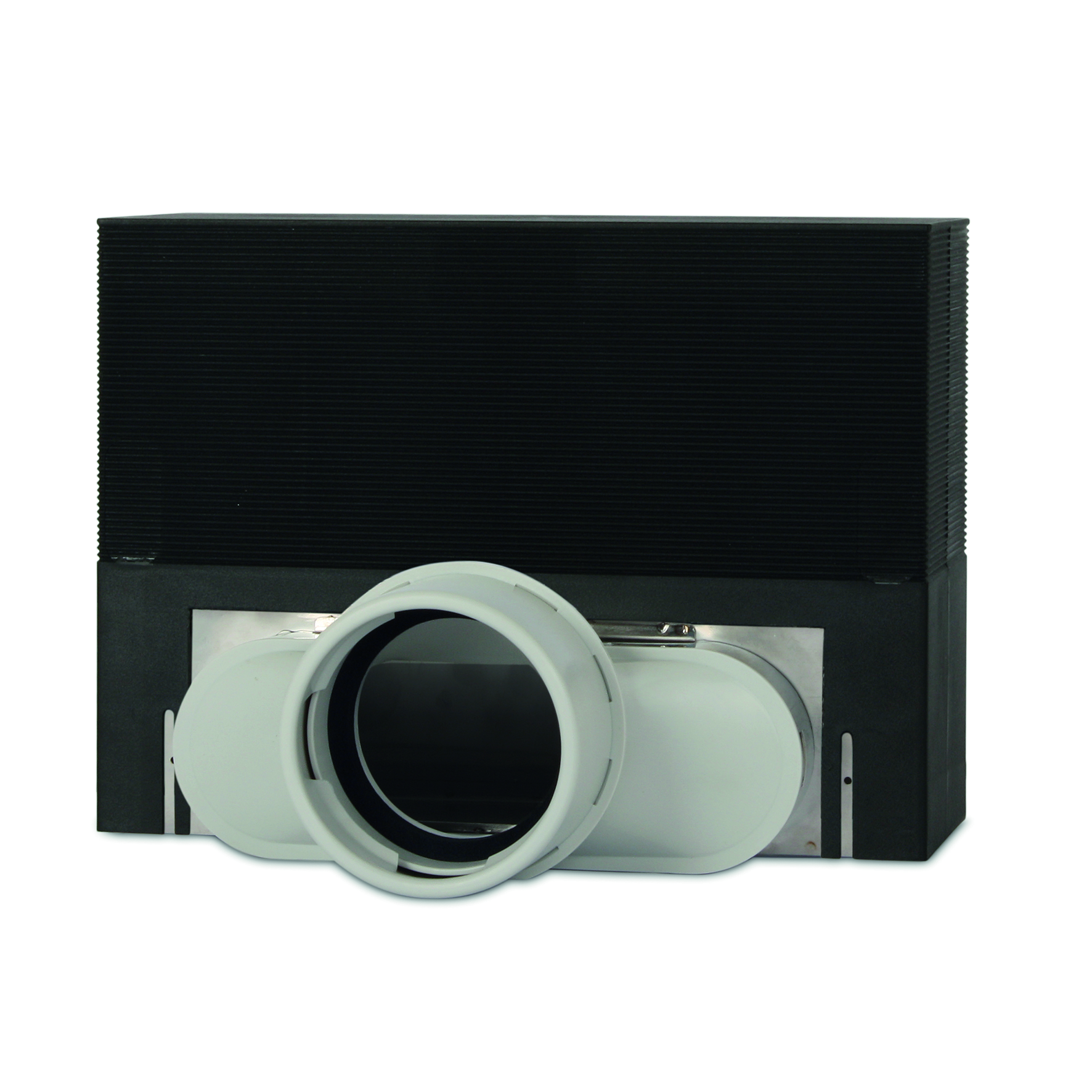

VBCB 90 / Vloercollector 1xØ90
Productbeschrijving
Installatiegemak
Het Uniflexplus+ luchtverdeelsysteem is ontworpen om het aanleggen van ventilatie zo snel en eenvoudig mogelijk te maken.
De flexibele luchtslangen zijn eenvoudig op maat te snijden met het speciaal ontworpen afkortmes en kunnen tijdens de installatie nog makkelijk verlegd worden.
De universeel toepasbare kunststof huls zorgt voor het nodige installatiegemak bij het plaatsen van de ventielcollectoren. De huls is aan de buitenzijde voorzien van inkepingen die de lengte aanduiden, zodat hij eenvoudig en snel op maat gezaagd kan worden voor een specifieke toepassing.
Luchtdicht
Dankzij het unieke kliksysteem zijn de slangen in een fractie van tijd aangesloten op de verdelers en de ventielcollectoren – drie keer klikken voor een luchtdichte verbinding. Montagehulpmiddelen zijn niet nodig.
Hygiënisch
Dankzij het ontwerp en de samenstelling van Uniflexplus+ wordt vervuiling in het systeem tegengegaan en is reinigen eenvoudig.
De binnenzijde van het systeem is voorzien van antistatische en antibacteriële additieven zodat vuil zich minder snel kan hechten. De afgeronde vormen van de slangen en ventielcollectoren en de rechtstreekse verbinding tussen de verdelers en de ventielcollectoren zonder aftakkingen maken het systeem goed toegankelijk voor reiniging.
MEPcontent
Uniflexplus+ 90 is ook beschikbaar in MEPcontent. Deze bestanden zijn voor iedereen gratis te downloaden. Elke engineer kan er gebruik van maken. Het gebruik van deze BIM-bestanden zorgt voor minder ontwerp- en bouwfouten tijdens het modelleren. Dit reduceert de faalkosten en zorgt ervoor dat u makkelijk kan samenwerken met de andere bedrijven in de bouwketen.
Naar de MEPcontent Bibliotheek
Instructievideo's
Video 1: installatie van het Uniflexplus+ flexibele kunststof luchtverdeelsysteem
Video 2: Uniflexplus+ bevestigen van koppelstuk
Video 3: Uniflexplus+ maken van 90° bocht
Downloads
Specificaties
| Luchttoevoer: | Ja |
|---|---|
| Luchtafvoer: | Ja |
| Uitvoering behuizing: | Aftakkingen deel |
| Materiaal: | Overig |
| Materiaalkwaliteit: | Overig |
| Oppervlaktebescherming: | Overig |
| Nom. kanaaldiameter hoofdkanaal: | Overig |
| Aansluiting hoofdkanaal: | Overig |
| Aantal aftakkingen: | 1 |
| Uitvoeringsvorm aftakkingen: | Rond luchtkanaal |
| Aansluiting aftakkingen: | Insteekeind |
| Nom. kanaaldiameter aftakkingen: | 78 mm |
| Lengte: | 209 mm |
| Breedte: | 304 mm |
| Hoogte: | 200 mm |
| Met inspectieopening en deksel: | Nee |
| Onderaansluiting: | Nee |
| Instortbaar in beton: | Ja |
